Yuju回风口式电子空气净化设备

风机盘管式电子空气净化设备



风口型电子式空气净化机，是配合空调系统同步运行，安装于中央空调送风口/回风口端和风机盘管回风口；当室内空气进入空调系统前先经由该风口型净化机完全过滤，净化后进入空调系统，并净化空气中的污染源。

产品特性:

采用平板式高压静电吸咐过滤,

阻力小、压力损失小；

可根据回风口尺寸量身定做，尽可能地封口截面配合紧密；

初效滤网与电子集尘模块，方便拆卸，清洗，反复使用；节省维护费用；

模块化设计，安装方式多样化，适用多种风口连接方式；新建工程，改造工程均方便安装；

能防止排水盘内积聚污泥，削减空调机高额清洗费用；

可选装配置或增加不同滤网、负离子、UV紫光灯管等；

 单台风量可达    3400m3/h(2000CFM)；超低风阻压损， 阻力仅为 12-38Pa,在保证室内空气品质的同时， 大大降低系统供耗能； 低功耗， 单台耗电量仅为 3 W；

 多个单元拼装，满足系统的风量要求；提供工作状态、故障指示灯；提供与大楼管理系统连接的通讯接口；固态自动调节电源使静电过滤单元维持高效的过滤效率；

前置预滤网： 有效保护电离/集尘单元不受大颗粒的污染

广泛适用：

1.中央空调回风口净化，风机盘管回风口净化，空调机箱段净化；

2.可根据现场实际情况定制不同尺寸与规格

3.Yuju系列高效商用静电过滤器可安装在正压空气加热、 制冷或通风供 氧系统的回风管道中(例如:新回风混合空调箱或回风管),它可有效的去除 通过其循环的空气中直径小至 0.01μm 的颗粒； 并提供无源信号接点与大

厦控制系统相连接。

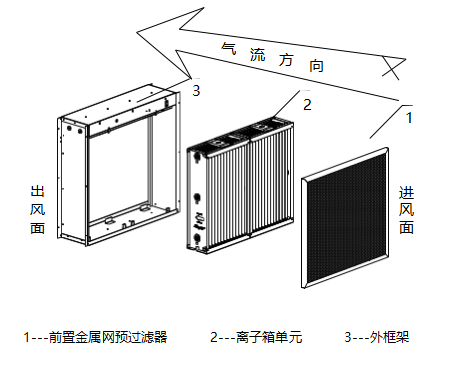

产品结构：

安装位置：

静电过滤器未被设计成可在室外使用， 系统应被安装在防风雨的结构中， 如风房或四周封闭的屋室中。

整机安装方向， 不能采用前置预过滤器网朝下的方式安装静电过滤器， 以免卡扣松脱而使前置滤网和离子箱受重力作用而脱落。

注意： 1.沉重的设备的跌落将导致人员受伤或设备损坏。

2.静电过滤器进风面需要预留足够的检修空间，检修段位最小宽度 600mm， 维修过程中可以转身； 检修口最小尺寸  400mm*700mm，前置预过滤网&离子箱单元需可以取出。

3.有选配 UV 灯&光触媒的机型，进、 出风面都需要预留足够的检修空间。

4.安装过程中注意气流方向。

安装设计要求：

本系列机组可以并排安装和堆放成列 ，满足客户大面积进风场合需要 安装多台静电过滤器的要求 。预先布局所需机组的台数及每台的安装位

置，可最小化安装所需的时间。

a.框架作业

按机组的台数和安装排布方式，给机组安装支撑框架， 提供足够的结构支撑静电过滤器机组，避免倒塌问题； 如必要时， 需提供交叉支撑。

注意： 支架倒塌会导致人员受伤或设备损坏。

b.风管作业

当存在有雨、 雪或碎屑随室外空气进入系统的危险性时， 新风进风口应装有防雨百叶窗、外罩和金属布以防雨、 雪或碎屑进入静电过滤器。

为了最有效地净化空气，气流必须均匀地散布在静电过滤器机组迎风面上； 如果风管尺寸与空气净化机组不同， 建议设计过渡风管。

过渡风管可使用变径风管，渐进的过渡可减少气流紊乱， 提高效率。过渡装置每边的扩展≤20 ° (约每进 3 米扩展 1 米)

注意： 机组安装需要确保与风管的密封处理， 防止机组与风管连接处的气流旁通，影响过滤效率。

离子箱、前置预过滤网安装复位：

a.安装离子箱：

将离子箱高压接触件部分朝上； 电离丝朝向安装人员；离子箱朝安装人员方向倾斜 ，底部先装入框架；将离子箱拉向安装人员方向，   装上固定扣

b.安装前置预过滤网：

固定离子箱限位挡片与外框架间的槽用于安装预过滤网，将装有拉扣 的边朝上， 拉扣朝向安装人员，过滤网下半部分先放入槽中，然后将上部

分推入， 安装好后旋转卡扣固定。

机组的密封：为保证静电过滤器的工作效率， 气流必须完全从静电过滤器通过， 不能有气流旁通的问题； 机组四周应安装盲板， 阻挡气流，盲板与空调箱 固定时， 可以在缝隙中填充密封条。机组上下左右的连接缝隙处可以用密封胶密封。

电气配线：

将静电过滤器接入正确的电源(与产品铭牌输入电源相符)；

建议静电过滤器供电与 HVAC 系统的风机控制回路关联， 实现联动；

1.接线：

确定安装好的整排静电过滤器的哪一端最方便进行接线操作；将该端的各排(根据现场实际情况， 决定是否需要逐层单独供电， 一 般建议单层数量达到 6  台 ，逐层单独供电会便于检修、排查)末端静电过

滤器侧面电源线、信号线使用配线引到空调箱外；在 HVAC 机组外， 安装小接线盒(尺寸约 60mmx100mm 左右)  ；以机组为单元的外引线， 或各排单独的外引线， 在接线盒内接好，与外部供电/信号线对应相连；接线完成，将接线盒的盖板盖好。

建议： 外部总供电端需根据机组静电过滤器数量选配合适的漏电保护器。外部供电线所连接的负载的功率不超过 2000W。

2.检测：

a.检查安装

安装完毕后，请确认以下：

机组与风管之间的连接要密封良好；

已完成所有金属板间的连接； 缝隙较大的增加密封条；

使用室外新风， 如条件允许， 建议气流在流经静电过滤器前先与回风混合；

静电过滤器离子箱和前置预过滤网必须是干净和干燥的；

静电过滤器气流方向指向下游；

b.静电过滤器机组运转检查：

所有部件都安装到位 ， 打开静电过滤器的开关。如果电源(Power)绿 色指示灯亮 ， 同时清洗(Wash)、故障(Fault)指示灯为熄灭状态则为正

常；如运转情况与上述状态不符，请参考故障诊断图。

清洗步骤参考如下：

步骤一： 向超声波设备内腔供水，加热至需要的温度（ 如果可以直接 供符合温度要求的水，那超声波设备的保温 、加热则起到辅

助作用， 可节约加热时间及能耗）；

步骤二： 根据现场离子箱集尘情况，选择合适的清洗剂， 参照清洗剂

说明书上的稀释比例， 调配清洗用水；

步骤三： 准备工作完成后，将离子箱放入清洗设备开始清洗， 如果洗

涤效果不佳，调整清洗剂配比浓度或更换另一种洗涤剂；
