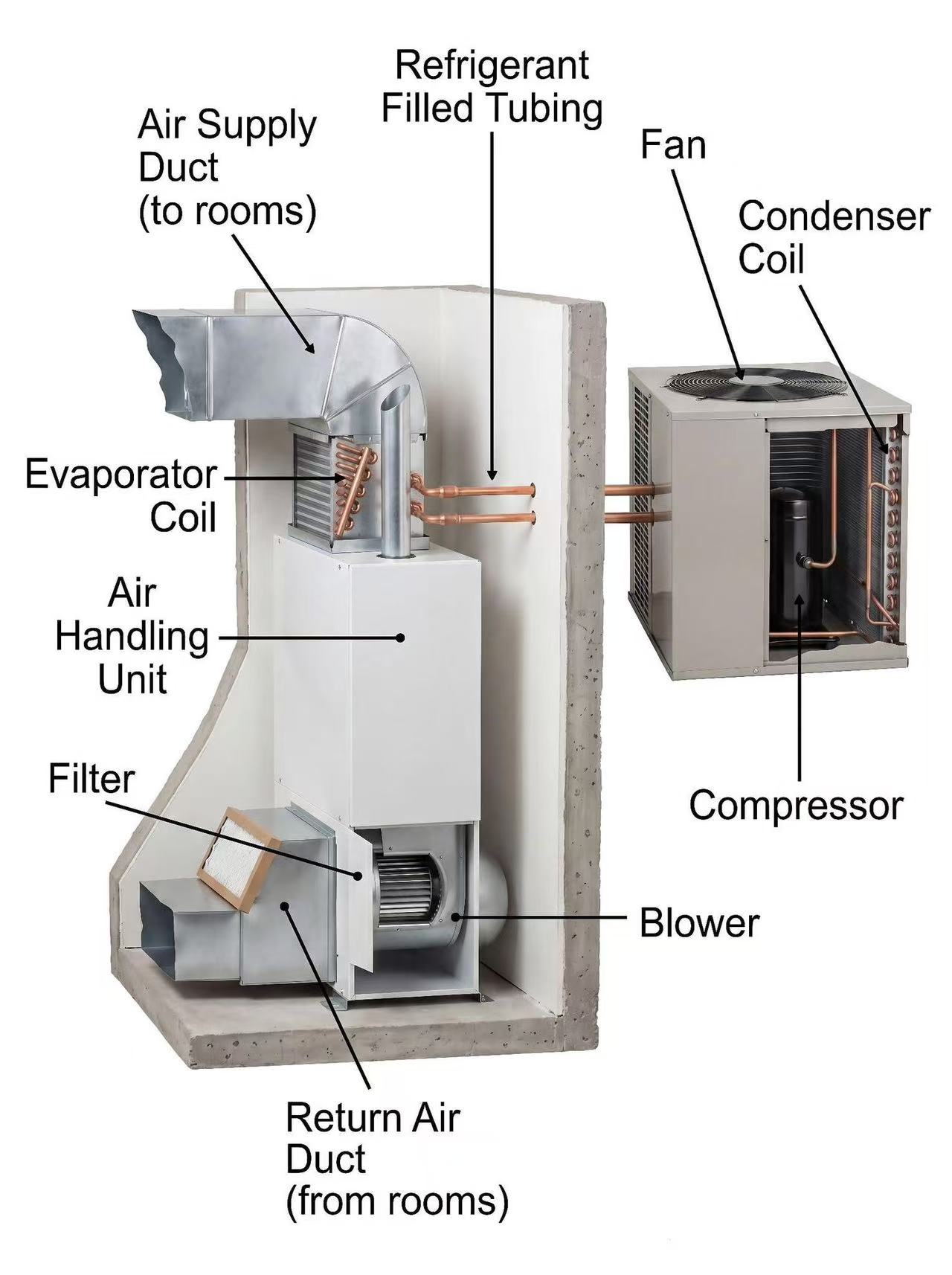

全屋空气系统中央空调系统示意图
全屋空气系统中央空调系统示意图本技术示意图展示分体式中央空调的机械结构，清晰呈现室内外组件的联动关系，详细说明空气在住宅、商业建筑中的冷却与循环过程，直观体现热交换及制冷剂流动的完整循环逻辑，助力了解系统核心工作原理。
主要组成部分
蒸发器线圈：置于空气处理机内部，制冷剂在 coil 内蒸发，同步吸收室内空气中的热量，为空气冷却奠定基础。
压缩机：作为系统“心脏”，安装于室外机，核心作用是泵送制冷剂，并提升其压力与温度，驱动整个制冷循环。冷凝器线圈：位于室外机内部，由一系列管道构成，吸收热量后的高温制冷剂在此与室外空气进行热交换，释放室内传导的热量。
风扇与鼓风机：室外风扇负责牵引空气通过冷凝器线圈，加速热量散发；室内鼓风机将冷却后的空气强制送入风管，实现室内空气循环。
空气处理单元（AHU）：室内核心设备，内置鼓风机、空气过滤器及蒸发器线圈，是空气过滤、冷却的关键场所。
制冷剂填充管：采用铜管连接室内机与室外机，为制冷剂在两者间循环流动提供通道，保障制冷循环的连续性。
过滤与管道：空气过滤器在回风进入系统调节前，去除空气中的颗粒杂质，净化后的冷却空气通过送风管道输送至各房间，完成循环。
系统概述
本示意图精准呈现现代暖通空调工程的核心热力学原理：通过相变制冷剂的循环，将室内热能转移至室外，实现室内降温。同时，系统集成空气过滤、水分去除功能，全方位保障室内环境的舒适性与可控性，适配各类住宅及商业建筑的暖通需求。
