地源热泵地埋管施工的方法

1、地源热泵地埋打孔的深度，一般情况是50－150米

2、粘土地层的施工是最简单的，成本在30元／米以内

3、砾石层的施工，成本在60元以内

4、岩石层施工，成本在100元／米以内

5、上部0－50为粘土地层，20－80米为若石层地质结构施工较为复杂，施工成本会在120元／米以内。

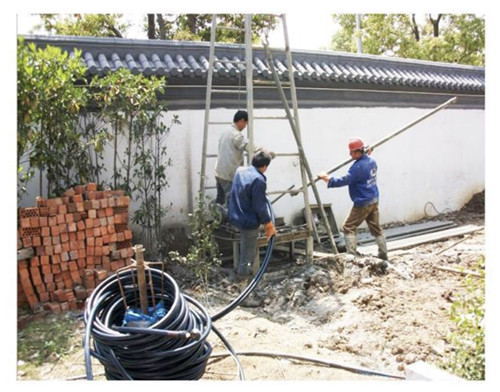

钻孔

钻孔是竖埋管换热器施工中最重要的工序，为保证钻孔施工完成后于孔壁保持完整，如果施工区地层地质比较好，可以采用补菩裸孔钻进，如果是砂层，孔壁容易坍塌，必须下套管，孔径的大小略大于U型管与灌浆管组件的尺寸为宜，一般要求钻机的钻头的直径根据需要在100MM－－150MM之间，钻进深度可达到150MM－200MM，钻孔总长度由建筑的供热面积大小、负荷的性质以及地层及回填材料的导热性能決定，对于大中型的工程应通过仔细的设计计算确定，地层的导热性能最好通过当地的实测得到。由于钻孔深度较浅，一般采用常规的正循环钻进方法。在我国，可以选用普通的工程勘察钻机、岩心钻机施工。

下管

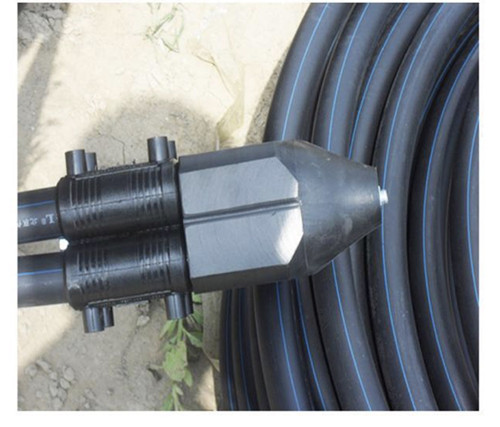

下管是工程的关键之一，因为下管的深度决定采取热量总量的多少，所以必须保证下管的深度。下管方法有人工下管和机械下管两种，下管前应将∪型管与灌浆管捆绑在一起，在钻孔完毕后，立即进行下管试工。钻孔完毕后孔洞内有大量积水，由于水的浮力影响，将对下放管造成一定

的困难，而且由于小中含有大量的泥沙，泥沙沉积会減少于L洞的有效深度。为此，每钻完一孔，应及时反∪型管放入，并采取防止上浮的固定措施。在安装过程中应注意保持套管的内外管同轴度和∪型管进出水管的距离。对于U型管換热器，可采用专用的弹簧把U型管的两个支管撑开，以减小两支管间的热量回流。下管完毕后要保证U型管露出地面，以便于后续施工。
