地源热泵地埋管系统的技术要点--杭州御居
地源热泵系统单U和双U有什么区别
地源热泵的打井,其主要的技术目的是从地下换热量的多少,影响因素为:井的深度,换热介质的流量和速度(下管的大小,下管的根数)

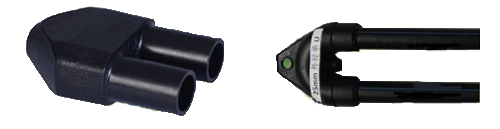

埋管的深度,一般不低于80米,理想深度为100-120米,下管的规格,用的最多的是:32双U4根管,其他的有25双U4根管,32单U两根管,25单∪两根管。
地源热泵地埋管系统的技术要点

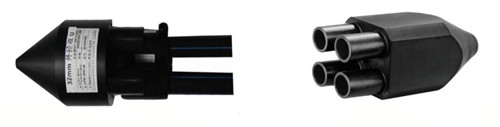

1)32双U管,管径DN32。管材选用高密度聚乙烯(PE)管,环路埋在直径为150MM,井深为100米的管孔中,每孔可换热5KW。
我司设计的地埋系统,是严格按照国家标准,采用外径32MM,4根100米的双U管。如果是25双U管采用外径25MM,两根100米单U管。这两种不同的地埋管系统,换热流量32双U管是4.2吨/小时,25双U管是2.0吨/小时。最后带来的后果是,每口井的换能力差一倍。
2)地埋系统换热计算:
管径为DN32的双U管,热交换量:50W/米。
管径为DN25的双U管,热交换量:23W/米。
管径为DN32的单U管,热交换量:30W/米。
管径为DN25的单U管,热交换量:20W/米。
3)所有地埋管系统都在地面1.2米以下,保证冬天系统不受外界影响。
