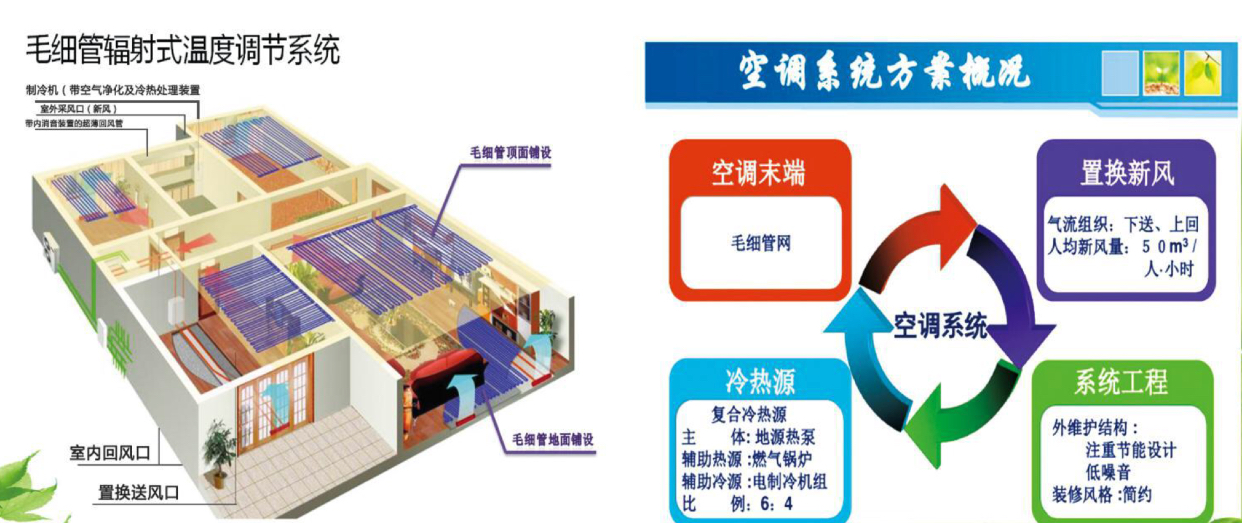

毛细管网空调、地暖系统的组成

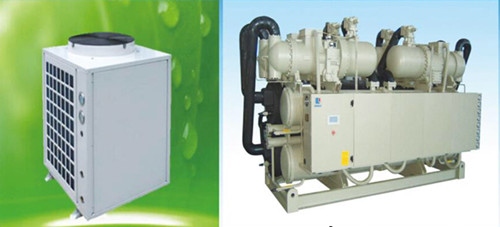

毛细管网空调系统由冷源、分集水器、循环泵和辐射板组成，冷源采用空冷式冰蓄冷冷水机组，冷水机组的供水温度为5℃－7℃。各供冷方式所需要的冷水温度不同，所需要的冷水温度为16℃－18℃，供应辐射供冷方式的冷水系统因所需要的冷水温度较高（16℃－18℃），需要设置板式换热器和三通调节阀进行调节。

各实验空间的流量利用流量计、流量平衡阀进行调节。露点控制系统采用毛细管网供冷系统的配套产品，毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。由于该系统所需的夏季冷冻源供水温度只需17－19℃供回水温度，冬季只需32－30℃供回水温度，大大低于常规水空调夏季7－12℃和冬季45－40℃供回水所需的能耗，因而系统更节能。

毛细管网血液循环系统

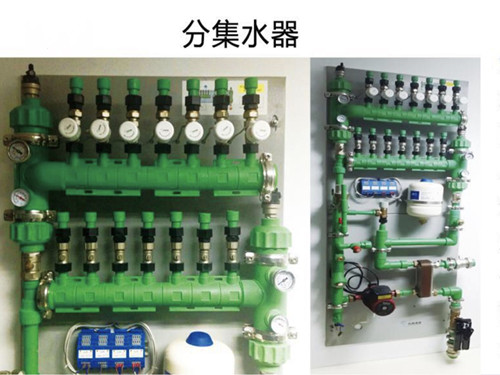

分集水器由分水主管和集水主管组成，分水主管连接于管网系统的供水管，它的主要作用是将来自于管网系统热水通过埋在地板下的地暖管分配到室內需地板采的各房间。热水在地暖管中流动时，将热量传递到地板，再通过地板向室内辐射传热。分集水器主要配件包括：分水器、集水器、过滤器、阀门、放气阀、锁闭阀、活节头、内节头、热能表。

1、冷热源机房综合处理系统

毛细管辐射空调系统是一种可代替常规中央空调的新型节能舒适空调。系统以水作为冷媒载体，通过均匀紧密的毛细管席（一般管体3．35MM＊0．5MM，间距10MM）辐射传热。由于该系统所需的夏季冷冻源供水温度只需17－19度供回水温度，冬季只需32－30度供回水温度，大大低于常规水空调夏季7－12度和冬季45－40度供回水所需的能耗，因而系统更节能。

2、毛细管网空调系统

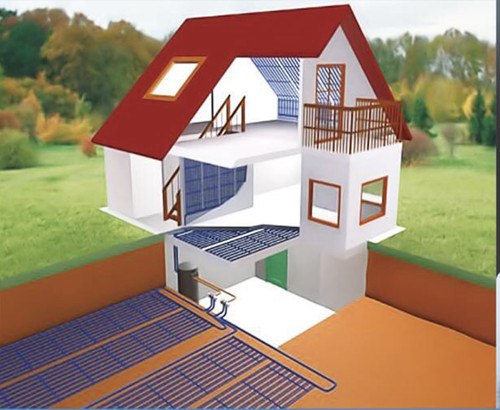

如今，现代建筑的空调系统必须要符合很高的要求。传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求毛细管是这个领域的一项新技术，它可以根据周围环境自动调整。用水做热媒的毛细管使用的是弹性塑料，直接铺在房间围护结构表面的下方。这样房间的天花板、地板和墙壁就变得非常的温暖舒适。这样，使用者和房间表面之间的能量传递就通过辐射的方式进行。辐射是在自然条件下调整各物体间的热平衡。研究已经证明，因为这个原因，毛细管网制冷、采暖系统可使人们感觉更舒适，从而具有更高的工作效率。

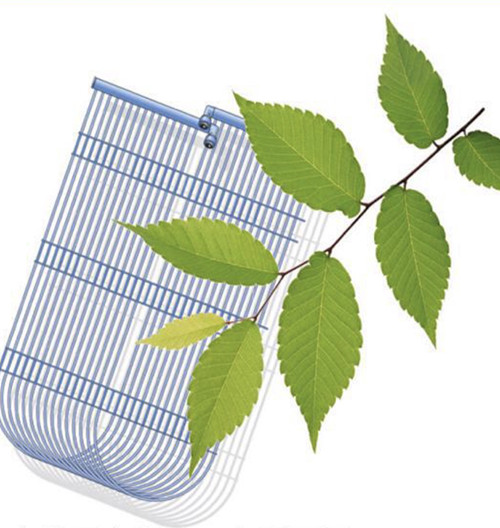

毛细管空调介绍采用4.3X0.8MM的PPR塑料毛细管组成的间隔为10MM－30MM的网栅，犹如人体中的毛细管，起到着分配、输送和搜集液体的功能。在网柵中和人体毛细管中的液体流动速度基本相同，都在0.05－0.2M／S之间。同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换，达到自身温度调节的目的。L冬季毛细管内通较低温度的热水，柔和的向房间辐射热量；夏季毛细管内通温度较高的冷水，柔和的向房间辐射冷量。由于毛细管席换热面积大，传热速度快,因此传热效率更高.

毛细管网自控系统

温度控制器

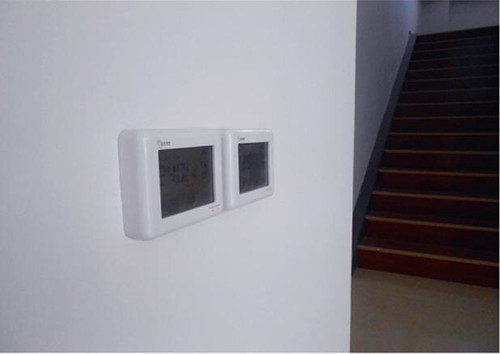

数字化辐射空调专用环境温控器是专门用于辐射冷暖空调系统末端环境温度控制的控制器，温控器采用4寸触摸屏操作界面，不仅外观豪华大方，其内在植入的支行程序还会根据季节的不同自行满足舒适节能的要求：温控器带有数字化接口，与产品配套的人机界面触摸屏连接，可实现远程数据管理：是一款智能化数字温控器。

露点探测器

辐射空调系统在毎个制冷循环中都要安装露点探测器，露点探测器是根据控制中温度的变化，探测器不断变换自己的电阻。当毛细管网系统表面温度低于当地露点温度时（这时的毛细管网会存在结露的危险时），露点探测器的电阻会变得非常大，这样探测器就会向毛细管网控制单元输出一个信号，控制单元根据控制的特性提高冷冻水的温度，或者制冷循环中断，直到结露危险过去时再开启循系统.

毛细管系统的施工安装

毛细管系统的未端有多种安装方式，包括模块化集成的干式做法和直接铺装的湿式做法。

1、干式做法

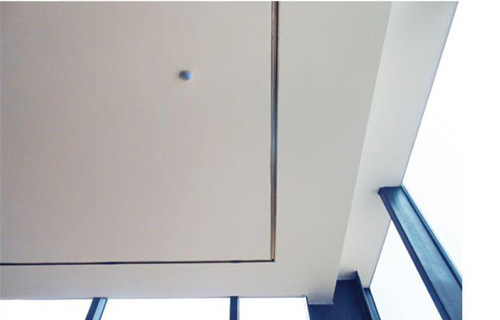

干式做法采用模块化的安装，将毛细管制作成金属板吊顶模块或石膏板吊顶模块，也可现场将毛细管吊挂在石膏吊顶上表面或粘在金属板吊顶上表面。干式做法在安装上更为便捷，维护上更为方便，但会受到吊顶形式的限制，灵活度低，成本也相对较高.

2、湿式做法
