双调温技术工作原理和控制原理

      利用安装在每个房间的温湿度控制器，采集温湿露点数据，并将各个数据通过RS485传输至总控制中心综合处理，经计算后，得到一个准确的露点水温。如图4：地面露点控制方案分为夏季模式和冬季模式，由比例调节阀、变频泵站及大脑主控中心发出指令，微调阀（划分成50等分，每等分以2刻度为1进度）每20s步进一次，以计算供暖回差与供水温度。

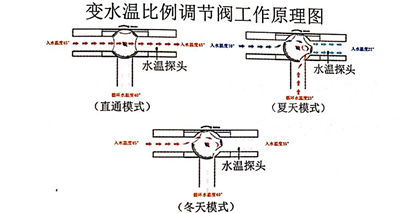

                 图为双调温冷暖系统，夏季与冬季变水温运行原理

1、具体空调阀门及变水温控制逻辑

1）无输入时，不调温；

2）冬季时，令Tset=Tmeas+P16，以使空调阀门开度最大；

3）夏季时，只有5号输入时，令Tset=Tmeas-P16，一使最终阀门开度最大；

4）夏季，有8号输入时：若Tr>Tlow+P5，则令Tset=Tmeas-P16；若TrHlow+P7，则令Tset=Tmeas-P16;若Tr<Tlow，Pmeas≥30；则令Tset=30;若Tr<Tlow，Pmeas<30，则令Tset=Tmeas+P16；若Tlow≤Tr≤Tlow+P5，且Hr<Hlow，则令Tset=Tmeas+P16；若Tlow≤Tr≤Tlow+P5，且Hr>Hlow+P7，则令Tset=Tmeas-P16；

      其中：空调阀设定温度—Tset；空调阀内检测温度—Tmeas；所有开机面板检测到的温度平均值Tr；所有开机面板检测到的湿度平均值Hr；空调阀参数温度下限Tlow；空调阀温度回差参数P5；空调阀湿度回差参数P7；调温步进值P16；5号及8号为具体实验设计步骤。

      直观查看水温变化时只打开一个面板，并关闭其它面板，将P39的值设定为0——

1）确定调温阀的目标温度区间：面板设定温度（D25应该与之相同），D25+P5；

2）确定调温阀的目标湿度区间：面板设定湿度（D26应该与之相同），D26+P7；

3）如果面板的实测温度值大于D25+P5，进行升温调整，D23=D24-P16;

4）如果面板的实测温度值小于D25，进行升温调整，D23=D24+P16;

5）如果面板的实测温度值位于目标温度区间内，且面板实测湿度值小于D26时+P7时，进行降温调整，D23=D24-P16;

6）如果面板的实测温度值位于目标温度区间内，且面板实测湿度值小于D26时，进行升温调整：D23=D24+P16；

7）如果面板的实测温度和湿度都在目标区间内，则D23保持最后调整值，不再调整（注意，此时D23与D24没有必然的关系）

       其中：D23、D24、D25、D26位具体实验数据。

       夏季风盘出风温度的舒适度由主机侧的供水温度决定，因此尝尝会出现两种结果：一是，很快到达制冷温度，风盘停止运行，启停温差开启，舒适感差；二是，制冷时间长，除湿效果下降，消耗较大。而采用变水温控制的目的便是联合地面调温系统双向保证舒适的同时，将系统节能性提升至40%以上。

2、对温湿度采集控制系统的理解

为控制风盘，系统采用了高精度的温湿度检测、反馈、输出，在不同模式下功能不同，特别是在非常规操作模式下，设备可以自动检测系统的运行方式，且对整个系统不会造成影响。温湿度露点面板是采集信号的重要手段，同时它也能够协同控制风盘末端、地暖及地冷末端的交流量与变风量。

结论

      舒适两联供地暖风盘双调温控制系统技术同时攻克了风盘制冷的缺点，风盘低速、高水温运行，两联供主机整体节能性提升40%以上，也解决了地暖至能供暖而不能制冷的问题。此项技术的突破，能够推动我国热泵两联供事业的发展，也为业内企业找到了以系统为突破方向的技术路线。
